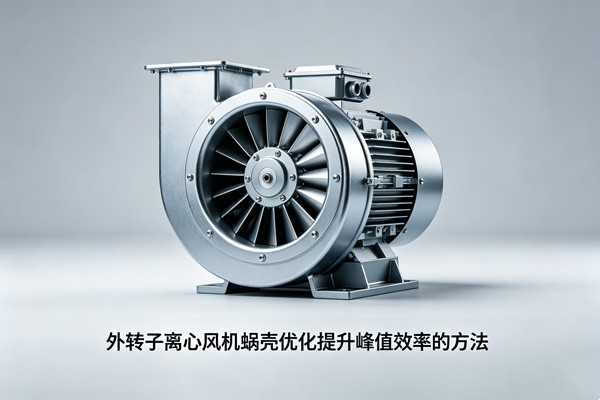

外转子离心风机蜗壳优化提升峰值效率的方法

　　在暖通空调、工业通风、环保除尘等领域，外转子离心风机凭借结构紧凑、安装便利等优势得到了广泛应用。然而，不少用户在实际使用中会遇到这样的困惑——风机运行效率不达标，能耗偏高，或者峰值工况下出力不足。问题的根源往往不在电机或叶轮本身，而在于那个容易被忽视的部件：蜗壳。

　　蜗壳的作用：不只是“外壳”那么简单

　　很多人以为蜗壳就是用来包住叶轮的铁皮壳子，其实远非如此。蜗壳在离心风机中扮演着两个关键角色：其一，它将叶轮甩出的高速气体收集起来，导向出风口;其二，也是最核心的功能——利用气流通道逐渐扩大的特点，将气体的动压力转化为静压力，从而形成我们需要的风压。

　　打个比方，叶轮负责给气体“加速”，蜗壳则负责把这种“速度”转化成“推力”，两者配合得当，风机才能高效运转。研究数据表明，蜗壳内部的旋涡损失可占整个风机总损失的65%，这意味着优化蜗壳结构是提升风机效率最直接有效的切入点之一。

　　优化方向一：蜗壳型线的精准“画法”

　　蜗壳型线是决定蜗壳性能的核心因素。传统设计中，蜗壳型线常用的方法包括等环量法、等边基圆法等。但在实际工程中，一个常见的缺陷是：型线未能完整包围叶轮一周，导致气流收集不充分。

　　改进方案是采用完整的螺旋线设计。有学者提出以蜗舌为起点，围绕叶轮设计完整一周的阿基米德螺线，使包角达到360°。与传统的315°包角方案相比，365°完整包围的蜗壳在出口背压2000 Pa工况下，全压效率提升了7.67%，噪声降低了3.89dB。此外，一些专利方案将蜗壳型线设计为“等角螺旋线+扩张角渐缩的变角螺旋线”的组合结构，能够缩小蜗壳尺寸的同时改善气流流畅度，在小尺寸下实现接近大蜗壳的性能效果。

　　优化方向二：蜗舌参数的精细调节

　　蜗舌是蜗壳中引导气流切入蜗壳通道的关键部位，其半径大小和间隙宽度的设置直接影响风机的性能和噪声。

　　从设计参数来看，目前较优的蜗壳结构建议将出口扩张角控制在15°至40°之间，蜗舌半径取6mm至15.5mm，蜗舌间隙范围在12mm至18mm。而不合理的蜗舌设计会加剧旋涡强度——研究显示，蜗舌附近流道中会形成三个高湍动能旋涡，沿气流方向旋涡强度逐渐减小，但在蜗舌出口位置又会突然增大，造成明显的流动损失。

　　在实际工程案例中，合理调节蜗舌深度后，风机全压效率最高可提高17.28%，噪声降低1.7dB，这些效果在额定工况下尤为显著。此外，研究还发现，固定蜗壳后盖板蜗舌半径、适当增大前盖板蜗舌半径，能有效降低风机的声功率级，而调节蜗舌间隙的降噪效果往往优于单纯改变蜗舌倾角。

　　优化方向三：蜗壳宽度与开度的平衡之道

　　蜗壳宽度和开度是另一组需要权衡的参数。增加蜗壳宽度会带来什么影响？研究表明，加宽蜗壳会使风机的全压和效率略有下降，但静压会升高——这意味着在需要高静压的应用场景中，需要适当牺牲一部分效率。

　　蜗壳开度同样存在类似的取舍：开度越大，风机流量越大，但全压和效率会随之下降。这是因为开度增加改善了叶轮出口气流的均匀性，减少了掺混损失，但机壳表面积增大带来更大的摩擦损失，两者相抵后整体效率反而降低。选择蜗壳开度时，需要根据具体的流量需求和应用场景来权衡，而不是盲目追求大开度。

　　优化方向四：叶轮与蜗壳间隙的精细控制

　　叶轮与蜗壳之间的间隙虽然看似细小，实则影响着风机的气密性。间隙过大会导致气流“短路”——部分气体直接从叶轮出口回流到进口，形成内泄漏，白白消耗能量。

　　研究表明，采用平整上盖板结构能减少因蜗壳不平带来的二次流损失，同时优化叶轮与蜗壳之间的间隙可有效缓解内泄漏造成的能量损失。改进后的风机静压效率整体可提高约3%。进一步结合正交试验设计和CFD技术进行多因素优化，可以综合调整上盖板间隙、下盖板间隙和叶片前安装角等参数，最大程度释放风机的效率潜力。

　　优化方法：CFD仿真与参数化设计

　　过去设计蜗壳靠“画线”，现在靠“算流场”。计算流体动力学(CFD)已经成为蜗壳优化不可或缺的工具。工程师可以通过Fluent等软件建立蜗壳的三维模型，模拟不同参数组合下的气流分布，找出最优设计。数值模拟与实测的误差通常在5%以内，可靠性已得到充分验证。

　　更先进的优化方法是将CFD与响应面分析(Response Surface Methodology)相结合——先对蜗壳尺寸进行参数化处理，然后通过自动优化算法寻找使气动性能最佳的参数组合。某清扫车专用风机的优化案例显示，采用该方法后，风机静压提高了7.3%，效率提高了4.6%，叶轮流道内速度分布更加均匀，涡流区显著减少。

　　此外，三维参数化建模工具(如CATIA)的应用也使蜗壳设计更加高效——在蜗壳各尺寸之间建立数学关系式，当叶轮半径等参数发生变化时，系统会自动更新蜗壳型线，大大缩短了设计迭代周期。

　　以数据为证：优化能带来多大提升？

　　上述各种优化手段的效果，可以从以下几个实际案例中直观感受到：

　　1.后扩散角优化：采用扩散型蜗壳结构，前后扩散角均设为25°时，离心通风机效率可提升约2.21%。进一步深入优化的扩散型蜗壳方案(同样采用25°最优扩散角)使设计点效率提高了2.24%，蜗壳损失降低了30.8%。

　　2.型线完整性优化：包角从315°增至365°，全压效率提升7.67%，噪声降低3.89 dB。

　　3.蜗舌优化：合理调节蜗舌深度，全压效率最大可提升17.28%，噪声降低1.7 dB，功率降低7.8 W。

　　4.CFD响应面优化：蜗壳尺寸参数优化后，静压提高7.3%，效率提高4.6%。

　　5.蜗壳改型设计：出口静压提升约25 Pa，最大全压效率提升约10%，噪声降低2.5 dB。

　　外转子离心风机的蜗壳优化，看似只是把“壳子”做些调整，实际上涉及型线设计、蜗舌调节、宽度开度选取、间隙控制等多个维度。每一个参数的变化都会牵一发而动全身，需要在性能、效率和噪声之间找到最佳平衡点。随着CFD仿真技术和参数化设计工具的普及，蜗壳优化已经越来越精准。对于风机设计者和使用者来说，理解这些优化方向和方法，不仅能帮助提升风机的峰值效率，还能在节能降噪方面获得实实在在的收益——这既是技术升级的需要，也是绿色发展的方向所在。
