后倾式离心风机YWFB310
1.产品简介
①性能参数:由4极单相电容运转和三相异步运转两种电机组成,单相额定电压为230V和115V,三相额定电压为380V,频率50Hz,可以输送最大风量为1500m3/h、2000m3/h和1700m3/h左右。
②组成部件:高效外转子交流电机、后倾式圆弧形铝合金叶轮、免维护深沟球滚珠轴承、静电粉末喷塑转子。
③技术特性:6块叶片风轮,IP54或IP44防护等级,B级或F级绝缘等级,S1连续运行模式,可任意安装,内置过载热保护,美国UL和欧洲CE产品认证。
④产品特点:具有使用寿命长、免维护、结构紧凑、外形设计美观、节能高效、运行平稳可靠等特点。
⑤安装方式:标准安装方式为轴与地面平行安装或者转子在下,也可以根据客户需要转子在上面。
⑥产品应用:适用于对噪音要求严的环境及空调系统,如与工业制冷系统、新风系统、厨卫风机、消防风机、通信设备散热器、小型冷凝机组、空气净化器、空气过滤器、屋顶风机、工业设备散热、冷风机组、模块机组、空调天花机等设备配套使用。
后倾式离心风机由过载热保护外转子电机、高效后倾式圆弧形离心叶轮两部分组成。叶轮全部采用模具化生产,经精密动平衡机器高速校验,具有体积小,效率高,风量大,振动小,噪音低,性能优越,安装调试方便等优点,是空调、净化、冷冻行业较理想的配套产品。广泛适用于宾馆、饭店、学校、工厂等场所和民用、工业建筑的通风换气。
狮球离心风机的分类、产品应用、风机结构、设计选用说明、风机型号说明、产品认证详见:外转子离心风机YWF系列产品概述
2.技术参数
型号 | 额定电压 | 频率 | 额定电流 | 输入功率 | 转速 | 最大风量 | 电容 | 噪音 | 曲线 |
YWFB4E310 | 230 | 50 | 0.46 | 103 | 1360 | 1715 | 4 | 63 | ① |
115 | 60 | 1.51 | 172 | 1650 | 2090 | 16 | 68 | ② | |
YWFB4E310L | 230 | 50/60 | 0.47/0.51 | 99/117 | 1340/1530 | 1465/1680 | 3 | 62/66 | ③④ |
YWFB4E310H | 230 | 50 | 0.4 | 92 | 1270 | 1700 | 3 | 62 | ⑤ |
YWFB4D310 | 400Y | 50 | 0.3 | 100 | 1420 | 1740 | / | 64 | ⑥ |

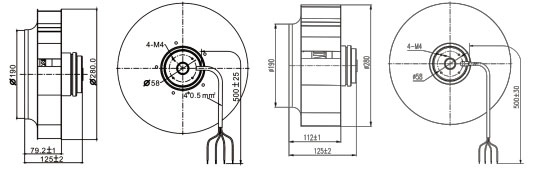

3.外形尺寸图
4.风量风压曲线图
