传统离心风机总给人一种“铁疙瘩”的笨重感——蜗壳像一口大锅扣在叶轮外面,再加上皮带轮和电机各占一方,空调机组里一小半空间就这么被耗掉了。无蜗壳设计的ECK离心风机偏偏从最显眼的那口“锅”下手,把紧凑做到了骨子里。

一、蜗壳的消失直接砍掉径向尺寸。
蜗壳原本的作用是收集叶轮甩出的气流,并通过渐扩通道将速度能转为压力能。但这个功能付出的代价是庞大的径向轮廓。去掉蜗壳之后,叶轮等同于裸露运行,整机最外圈的“铁皮外套”被彻底剥离。以同风量下对比,有蜗壳机型宽度往往超过600毫米,而ECK无蜗壳型号可压缩至400毫米以内,径向节省超过三分之一。
二、同轴进出气告别转弯占位。
带蜗壳的离心风机进风口在轴向,出风口在径向,气流必须拐一个90°的硬弯,这导致风管连接时必须预留转弯段和过渡段,安装间距被迫拉大。而ECK离心风机的气流进出口在同一轴线上,风管直来直去,没有多余的拐角空间消耗。在风柜内部,这种“直进直出”的特性让风机可以贴壁安装,相邻组件间的冗余间隙几乎归零。
三、外转子直联驱动压缩轴向空间。

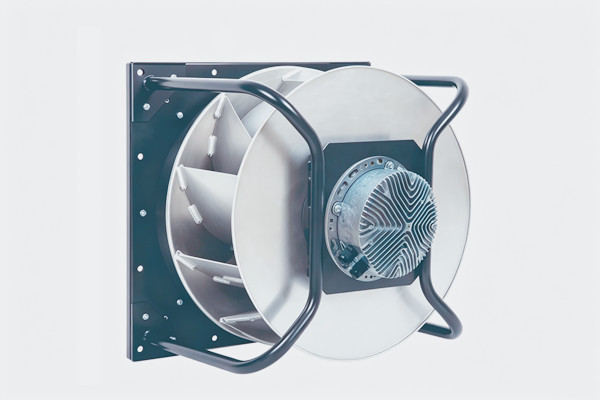

传统皮带传动方式中,电机与叶轮分体布置,皮带轮和皮带又占去一截长度。ECK系列采用EC外转子电机,转子直接嵌入叶轮轮毂,定子固定于支架,省去了联轴器和皮带传动系统。这种“电机包在叶轮里”的结构,让轴向长度比皮带机型缩短近20%。三项减法叠加后,ECK离心风机的整体安装体积往往只有传统机型的六成左右。
紧凑不是偷工减料换来的,而是从结构逻辑上重做了取舍。对于吊顶夹层、设备改造或者模块化机组来说,省下的每一厘米都意味着更低的施工难度和更高的空间利用率。这大概就是无蜗壳设计最实在的“紧凑账”。——而这份账,ECK离心风机算得足够清楚。
