EC轴流风机500mm

产品详情

1.产品简介

  型号:ECG500A230

  电机类型:EC

  材料:风轮:PA66 塑料/转子:钢板

  防护等级:IP44

  绝缘等级:F

  认证:CCC CE

  安装方式:任意

  工作温度:-20 - +50°

  控制方式:0-10V/PWM/RS-485

  转速输出

  电子保护:过压/堵转


2.技术参数

电压输入功率频率速度输入电流风量
AC  1~200~27024750/6010303.016049
AC  1~100~13024750/6010306.026049

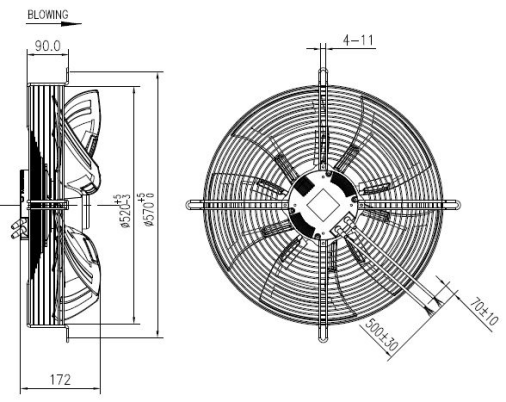

3.外形尺寸图

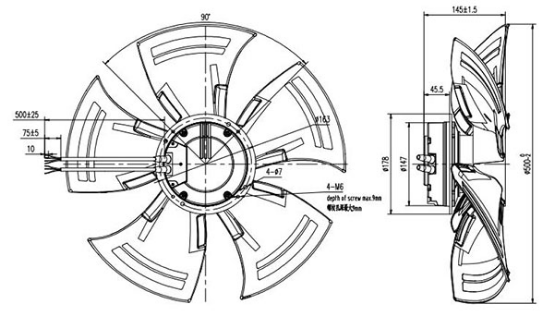

EC轴流风机500mm外形尺寸

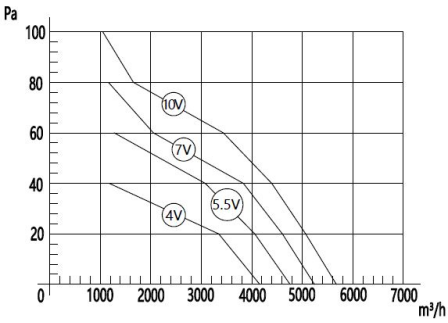

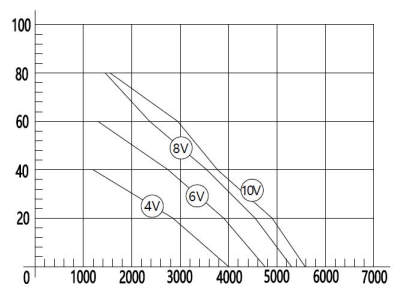

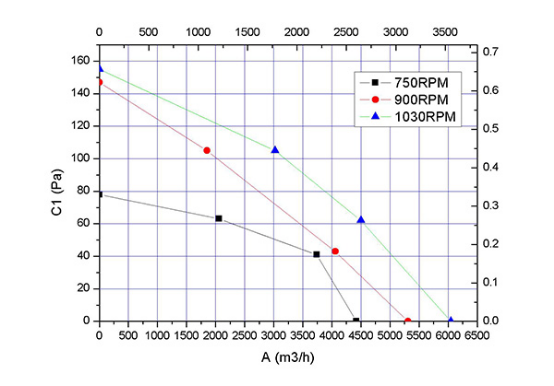

4.风量风压曲线图


No.频率电流功率转速风量静压
(Hz)(A)(W)(r/min)(m3/h)(Static Pa)
1501.11136750206363
2501.04126750313141
3500.93111750373921
4500.829575044230
5502.092669001853105
6501.73217900352463
7501.60200900405943
8501.42177900471121
9501.2515590053100
10503.0139110303022105
11502.603371030449962
12502.353061030490942
13500.96247103060490

*输入电压 AC 1~220V
