后倾式离心风机YWFB250
产品详情

1.产品简介

  ①性能参数:

  ②组成部件:高效外转子交流电机、镀锌钢板叶轮、免维护深沟球滚珠轴承、静电粉末喷塑转子

  ③技术特性:11块叶片风轮,IP54或IP44防护等级,B级或F级绝缘等级,S1连续运作模式,可任意安装,内置过载热保护,美国UL和欧洲CE产品认证

  ④产品特点:具有使用寿命长、免维护、高效率、低功耗,高经济性,设计紧凑,节省空间,美观,低压启动等特点。

  ⑤安装方式:标准安装方式为轴与地面平行安装或者转子在下,也可以根据客户需要转子在上面。

  ⑥产品应用:适用于对噪音要求严的环境及空调系统,如与工业制冷系统、新风系统、厨卫风机、消防风机、通信设备散热器、小型冷凝机组、空气净化器、空气过滤器、屋顶风机、工业设备散热、冷风机组、模块机组、空调天花机等设备配套使用。

  后倾式离心风机由过载热保护外转子电机、高效后倾式圆弧形离心叶轮两部分组成。叶轮全部采用模具化生产,经精密动平衡机器高速校验,具有体积小,效率高,风量大,振动小,噪音低,性能优越,安装调试方便等优点,是空调、净化、冷冻行业较理想的配套产品。广泛适用于宾馆、饭店、学校、工厂等场所和民用、工业建筑的通风换气。

  狮球离心风机的分类、产品应用、风机结构、设计选用说明、风机型号说明、产品认证详见:外转子离心风机YWF系列产品概述


2.技术参数

型号额定电压频率额定电流输入功率转速最大风量电容噪音曲线
YWFB2E250 23050/600.65/0.8145/1852450/25501400/1450475/77①②
11550/601.3/1.6145/1852450/25501400/14501675/77
YWFB2E250H 11550/602.05/2.9224/3302650/32501640/19803080/84③④
YWFB4E250 23050/600.25/0.4448/501400/1650820/990261/64⑤⑥
11550/600.5/0.5548/601400/1650820/990661/64
YWFB2E250P230500.715025001300475

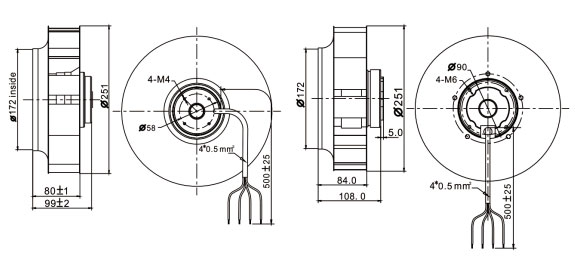

3.外形尺寸图


4.风量风压曲线图
